Was ist ein Schmetterlingsdiagramm?

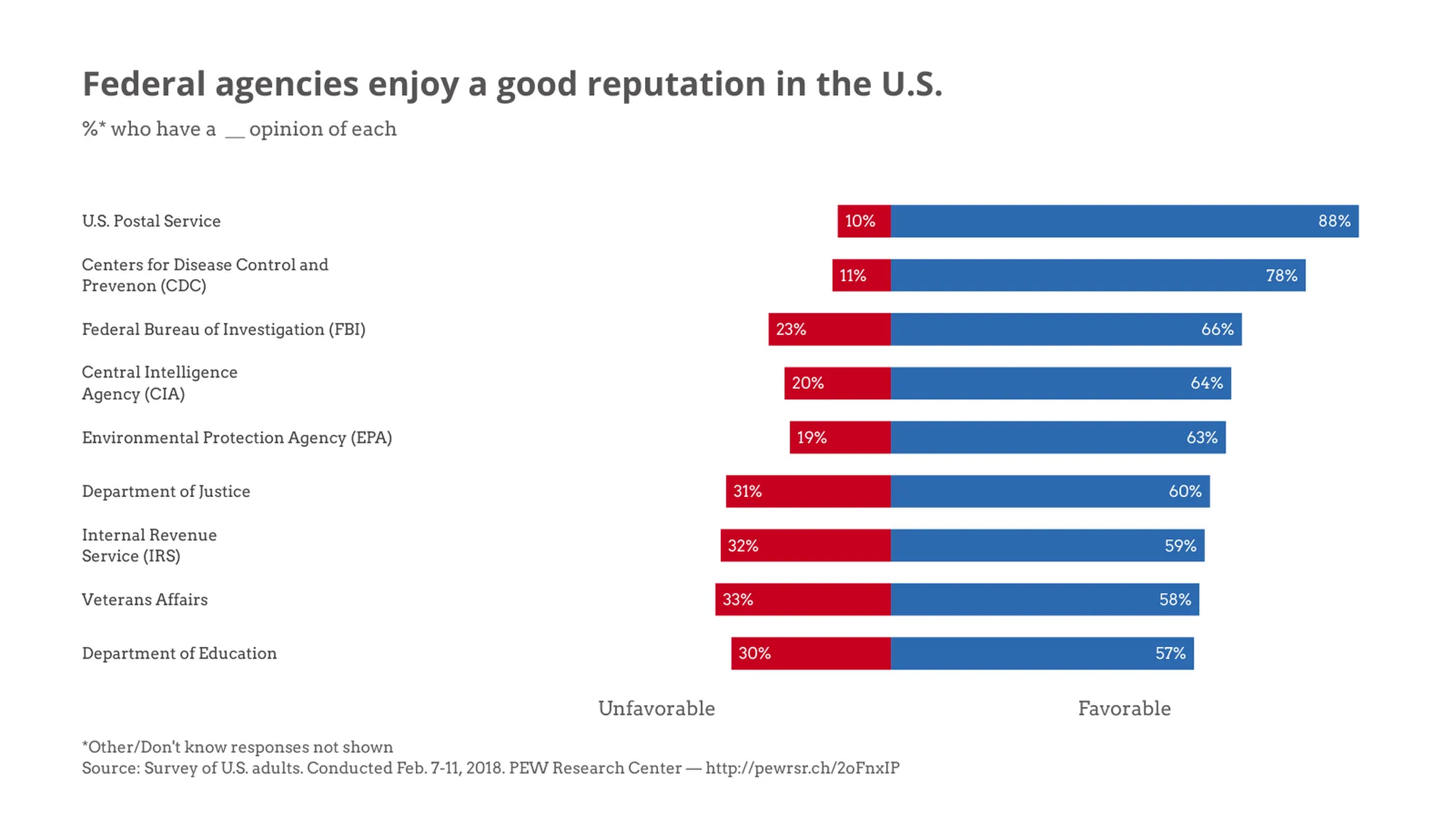

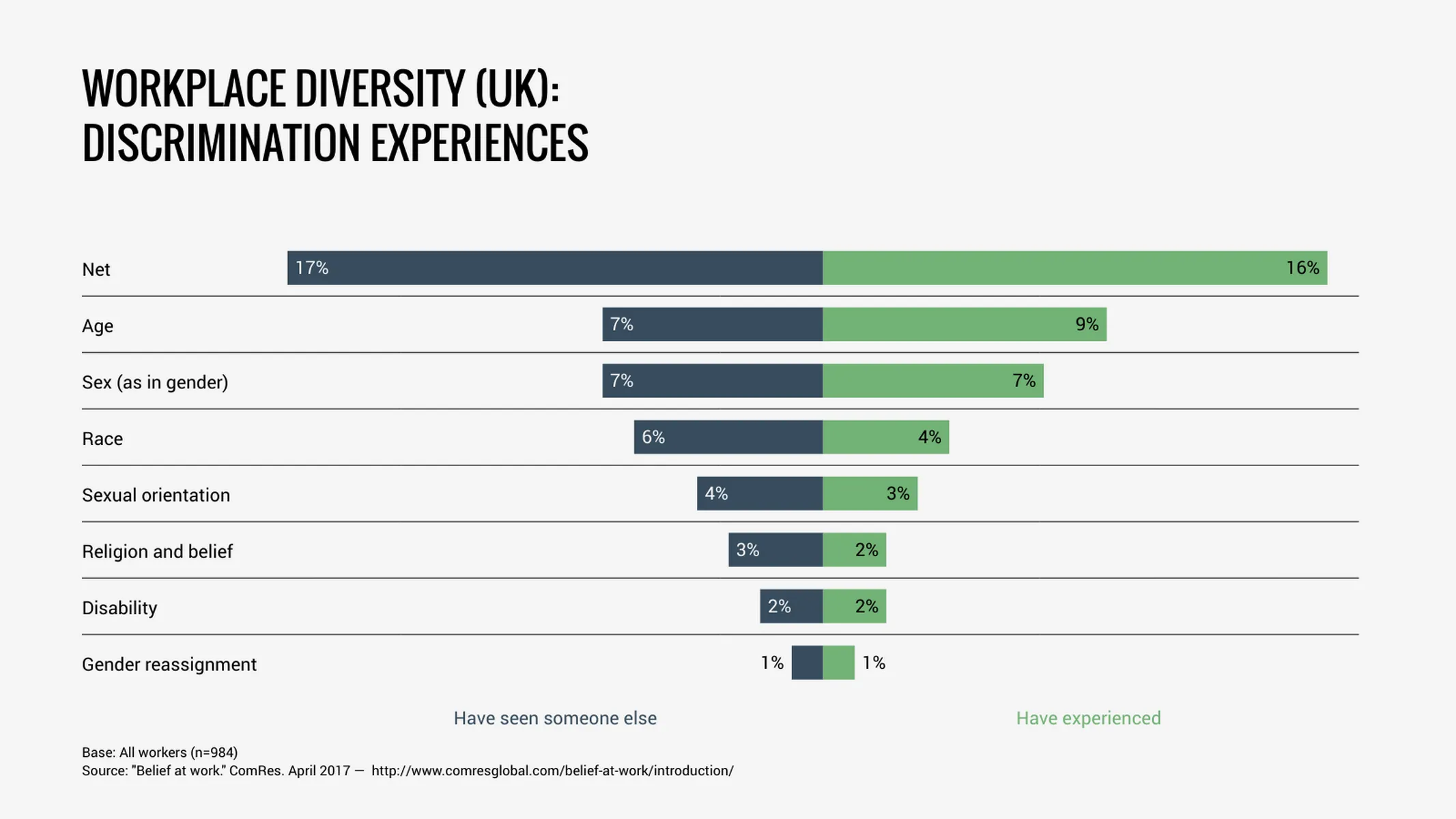

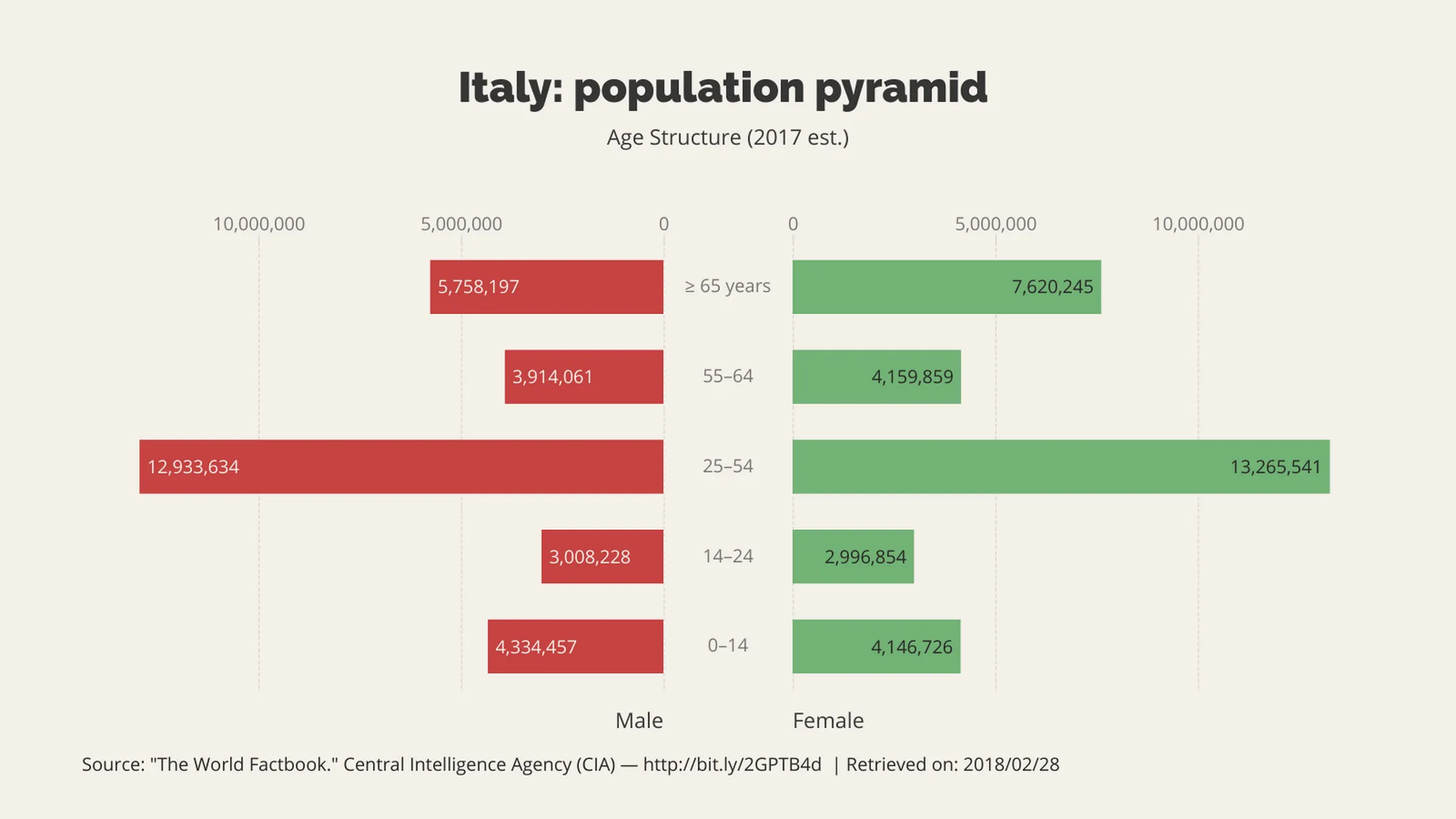

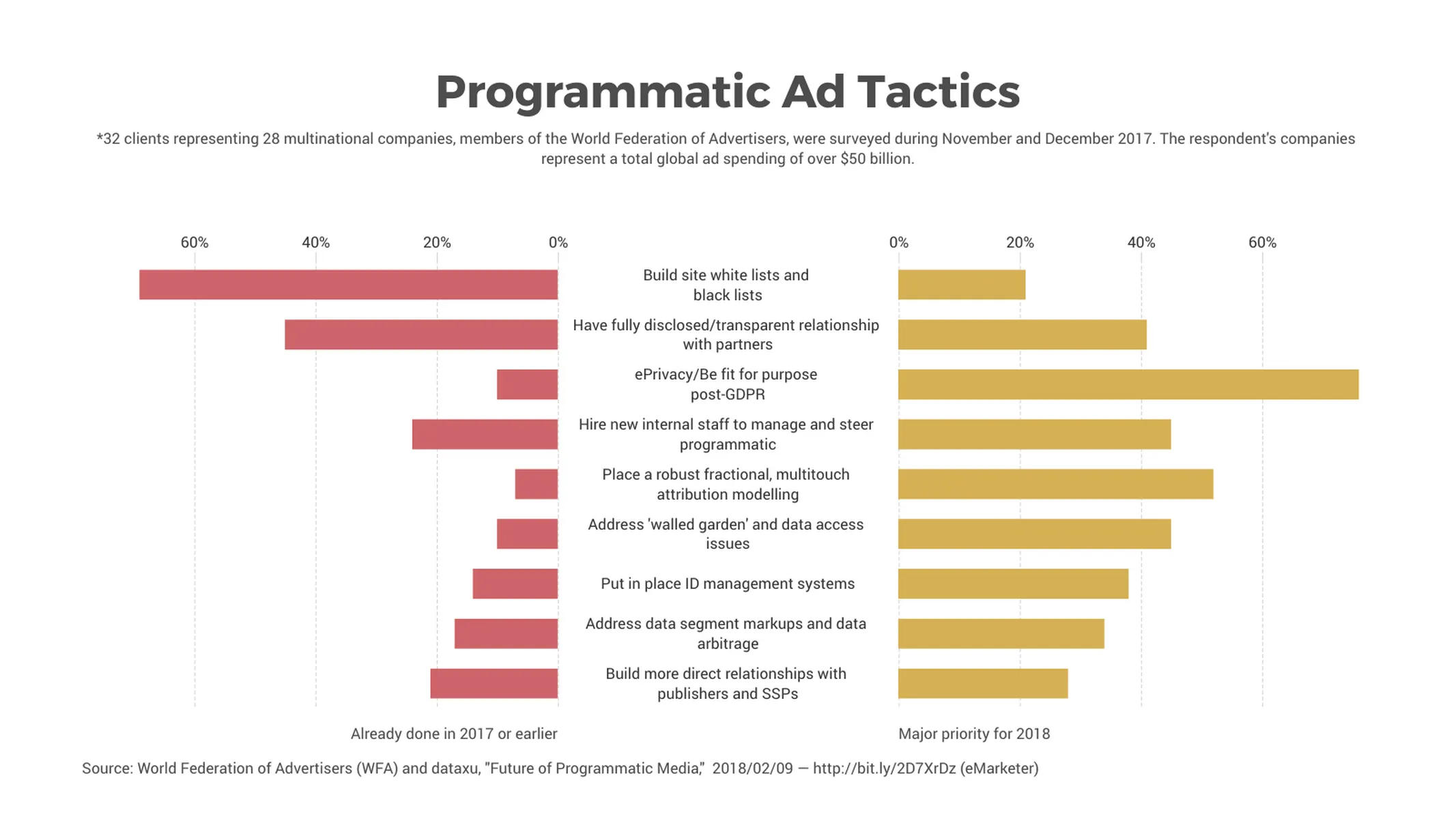

Ein Schmetterlingsdiagramm ist eine Art Balkendiagramm, das zum Vergleich zweier Datensätze mit denselben Parametern und derselben Skala verwendet wird. Die Balken der Datensätze werden einander gegenüberliegend dargestellt und erinnern so an Schmetterlingsflügel. Dieses Diagramm ist äußerst vielseitig und kann für verschiedene Datenvisualisierungszwecke eingesetzt werden. Ein Schmetterlingsdiagramm eignet sich unter anderem besonders gut, um die Ergebnisse von Meinungsumfragen zwischen zwei soziodemografischen Gruppen oder Ja- und Nein-Positionen für mehrere Kategorien zu vergleichen. Sie können es auch zur Erstellung einer Bevölkerungspyramide verwenden.

Was ist der Unterschied zwischen einem Schmetterlingsdiagramm und einem Tornado-Diagramm?

Wenn die Balken vertikal vom größten oben bis zum kleinsten unten angeordnet werden, wird dieses Diagramm auch „Tornado-Diagramm” genannt und hilft dabei, Prioritäten und die wichtigsten Themen schnell zu erkennen. Das Tornado-Diagramm wird häufig in der deterministischen Sensitivitätsanalyse eingesetzt, um zu ermitteln, wie die Variation eines Parameters die Ausgabewerte beeinflusst – also wie empfindlich die Ergebnisse auf Parameteränderungen reagieren. So lassen sich die relative Bedeutung der Variablen, ihre Unsicherheit und das Risiko vergleichen und bewerten.

Wie erstelle ich ein Schmetterlingsdiagramm oder Tornado-Diagramm mit Vizzlo?

Dieses Plugin ist die einfachste und ansprechendste Alternative zum Schmetterlingsdiagramm in Excel oder jeder fertigen Vorlage. Erstellen Sie Ihr eigenes in Sekunden! Folgen Sie diesen einfachen Schritten:

• Klicken Sie auf einen beliebigen Balken, um ihn zu bearbeiten: Sie können ihn per Drag-and-Drop verschieben und an seinen Seiten ziehen, um die Länge anzupassen.
• Alternativ können Sie die aktiven Karten in der Seitenleiste verwenden, um Ihre Daten einzugeben, oder sie direkt in die Vizzlo-Tabelle einfügen.
• Probieren Sie die Layout-Einstellungen (Registerkarte „DARSTELLUNG”) aus, um das Erscheinungsbild Ihres Diagramms anzupassen.
• Um das Tornado-Diagramm-Format anzuwenden, aktivieren Sie die Option „Nach Wert sortieren (Tornado-Diagramm)” unter den Layout-Einstellungen.
• Erkunden Sie die Vizzlo-Themes oder passen Sie Ihr eigenes an, um Farben und Schriftarten zu ändern.

Schmetterlingsdiagramm-Ersteller: Hauptfunktionen

• Individuelle Zahlenformate
• Individuelle Linien, Gitter und Farben
• Optionale Beschriftung einzelner Werte
• Linksbündiges oder zentriertes Layout
• Optionale Sortierung nach Wert (Tornado-Diagramm)

Schmetterlings­diagramm: Was gibt's Neues?
